Инъектор Mallinckrodt Angiomat Illumena

Angiomat Illumena - лидер европейского рынка инжекторов для кардиологии и ангиографии.

Это универсальный современный инжектор, который может работать в двух режимах: ангиографии и компьютерной томографии (КТ), причем переключение режимов осуществляется одной кнопкой. Благодаря своей надежности, функциональному дисплею рабочей головки, простоте управления, использованию большого сенсорного дисплея, Angiomat Illumena является оптимальным инжектором для ангиографии.

Отличительной особенностью аппарата является возможность использования шприцев, предварительно заполненных рентгеноконтрастным препаратом (prefilled syringe).

Инжектор используется с рентгеновской аппаратурой хорошо известных фирм-производителей: General Electric, Philips, Siemens, Toshiba.

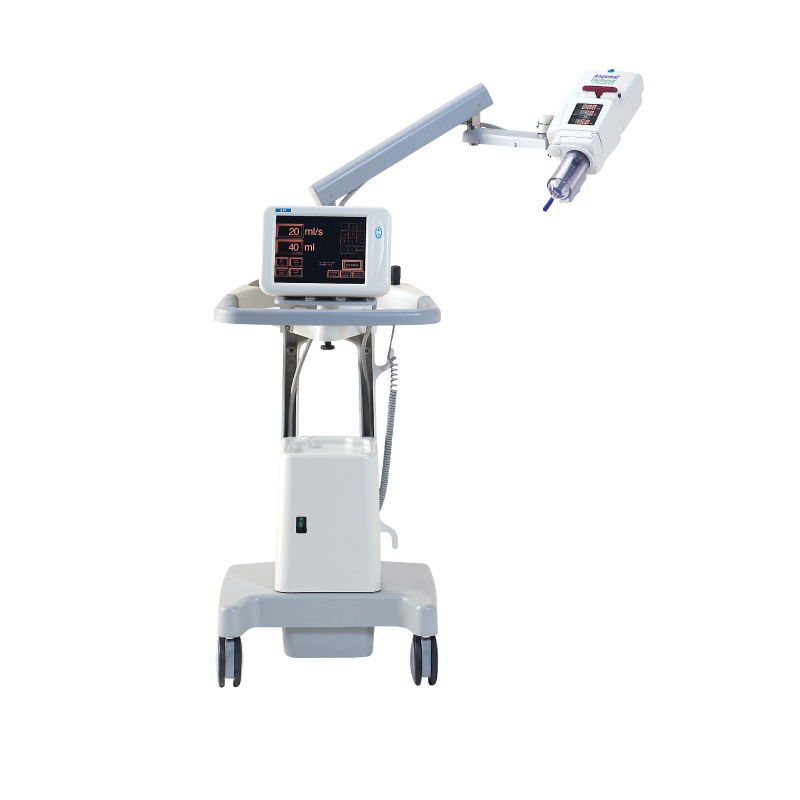

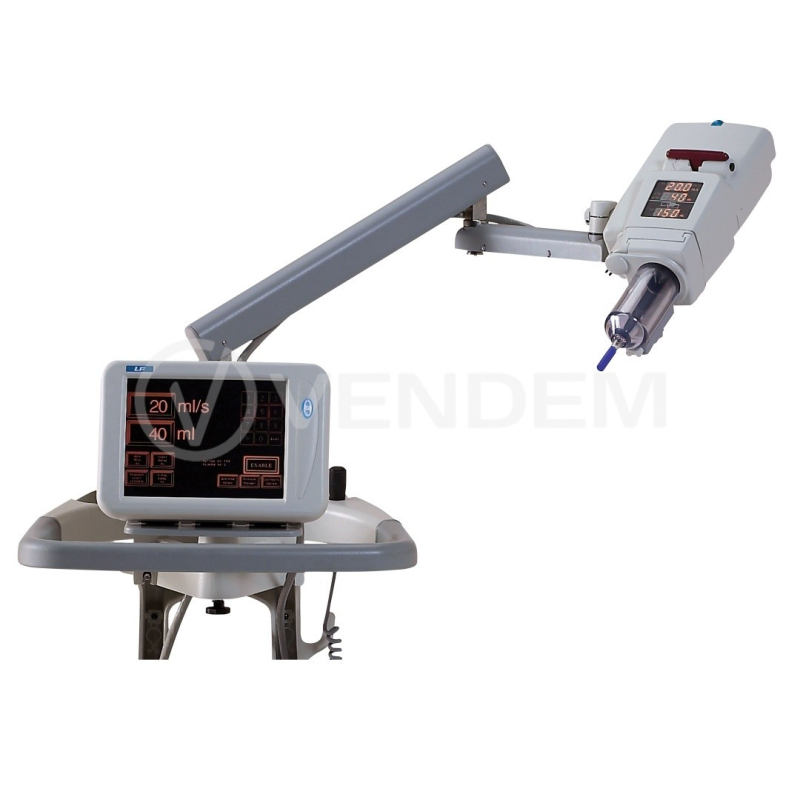

Базовый комплект инжектора, включающий рабочую головку (шприцевой насос), пульт управления, блок питания, компактно расположен на устойчивом основании (Pedestal Version).

Возможно напольное и потолочное крепление инжектора. Инжектор может быть доукомплектован системой ADAWS для обнаружения воздуха и устройством подогрева шприца. В инжекторе имеется система самоконтроля, которая автоматически контролирует состояния всех систем и автоматически отключает инжектор при возникновении неисправности с выводом соответствующего сообщения на дисплей.

При использовании инжектора в режимах ангиографии периферических сосудов и ангиокардиографии регулируются следующие параметры инъекции: скорость потока; объем или длительность; предел давления; повышение скорости; инъекция / Задержка рентгеновского излучения; при использовании в режиме КТ - скорость потока; объем; предел давления; задержка сканирования. В режиме КТ необходимо ограничивать скорость потока и предел давления.

Основные технические характеристики инжектора

• Скорость потока в режиме ангиокардиографии и ангиографии периферических сосудов
• Регулируется в диапазоне от 0.1 до 40.0 мл/сек: до достижения 9.9 мл/сек с шагом 0.1 мл/сек, далее - с шагом 1.0 мл/сек; в режиме КТ - в диапазоне от 0.1 до 10 мл/сек с шагом 0.1 мл/сек
• Объем шприца регулируется от 0.1 до полного объема шприца
• Длительность (только режим ангиографии) изменяется в пределах от 1 до 999 сек с шагом 1 сек
• Предел давления в режиме ангиокардиографии и ангиографии периферических сосудов регулируется в диапазоне от 75 до 1200 PSI с шагом 1 PSI. В режиме КТ - в диапазоне от 75 PSI до 300 PSI
• Задержка инъекции. Регулируется в пределах от 0 до 300 секунд
• Задержка рентгеновского излучения. Регулируется в пределах от 0 до 300 секунд
• Повышение скорости. Регулируется в диапазоне от 0 до 10 секунд с шагом 0.1 секунды
• Фазовая задержка регулируется в диапазоне от 0 до 300 секунд
• Число фаз - 1,2 или 3-4
• Входной сигнал ЭКГ (опция) -30-120 ударов/минуту
• Задержка сканирования (режим КТ) регулируется в пределах от 0 до 300 секунд:
• Протоколы - в режиме ангиографии и в режиме КТ можно сохранять до 45 протоколов
• Размеры используемых шприцов
  • 150 мл - P/N 900101, P/N 900102 (Multipak), P/N 900103 (Линден-Люэр), P/N 900104 (Multipak Линден-Люэр)
  • 200 мл - P/N 900105
  • 125, 100, 75, 65, 50 мл - предварительно заполненные рентгеноконтрастным препаратом. Для использования шприцов необходимы дополнительные специальные держатели (Faceplate)
• Скорость заполнения шприца - 0.2 - 25 мл/сек
• Нагреватель шприца (опция)- поддерживает номинальную температуру 37°С (98°F) нагретого контрастного вещества
• Размеры основных составных частей базового комплекта инжектора:
  • Пульт управления…... 304.8 мм х 209.5 мм х 57.2 мм
  • Блок питания ………... 431.8 мм х 184.2 мм х 279.4 мм
  • Штатив(основание)…. 546.6 мм х 1065.3 мм х 597.9 мм
  • Рабочая головка………457.2 мм Х 167.6 мм Х 127 мм
• Масса
  • Пульт управления……2.6 кг
  • Блок питания ………. 19 кг
  • Рабочая головка……. 6.9 кг
  • Штатив……………… 73.03 кг - с пультом, рабочей головкой, опорой и блоком питания
